一、概述
SATX-04 DTU產品是丹東三安公司制造的物聯網無線通訊產品。產品利用通訊運營商提供的2G/3G/4G無線網絡服務,為客戶終端設備和數據服務中心(平臺)搭建起一條可靠的無線通信鏈路,客戶基于該無線通信鏈路傳輸其業務數據。產品接口支持RS232串口。在滿足數據傳輸同時支持設備監控及調試。所有產品均采用工業級設，支持寬溫度工作范圍。
二、產品定位

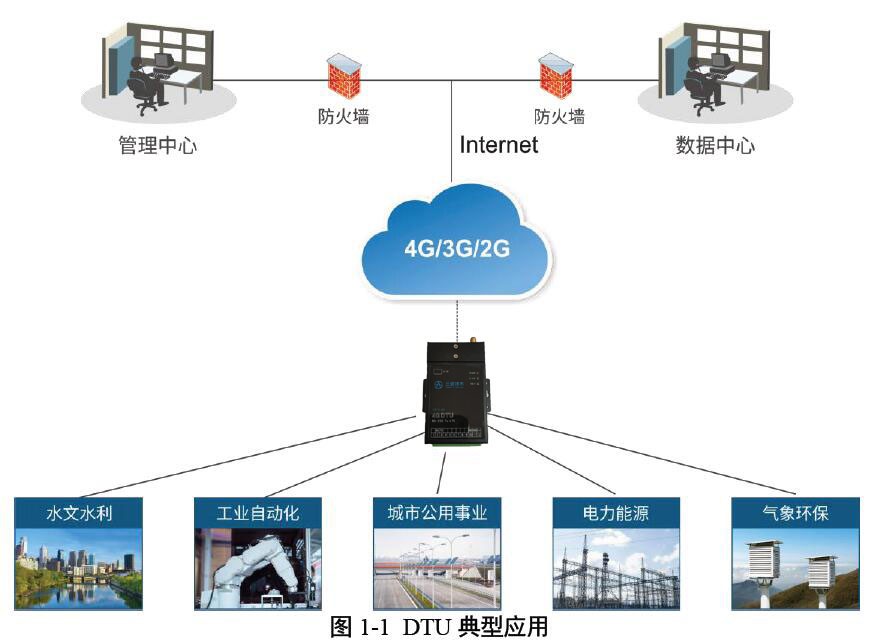

SATX-04 DTU定位用于連接公用網絡監控管理終端子站組網，接收轉發路燈監控系統主站控制命令數據，上傳路燈監控子站節點運行數據與報警數據。。DTU在實際網絡中的位置如圖1-1所示
三、特色功能
- 本產品專門為路燈控制系統而特別研發，不同于市面主流DTU產品。為保證系統終端穩定運行，提高系統實時性，專門設計了相關協議及硬件電路部分。
- 為保證模塊在極端天氣下正常工作，模塊設計有低溫保護處理，可在-40℃~+85℃環境下正常運行。
- 可靠性方面具有：
- 定時復位、電源管理
- 終端軟件守護：通訊模塊與終端之間實時監測，相互發送心跳數據，監測DTU在線狀態，當因運營端網絡發生問題時，導致通訊模塊離線或不穩定時，終端可自動進行復位重啟、重上電操作，重新駐網連接。以適應網絡變化。
- 集成路燈監控系統專用協議，以提高通訊效率，保證實時性。
四、無線技術參數

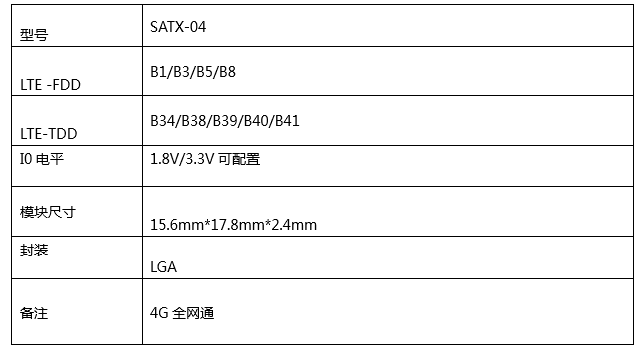

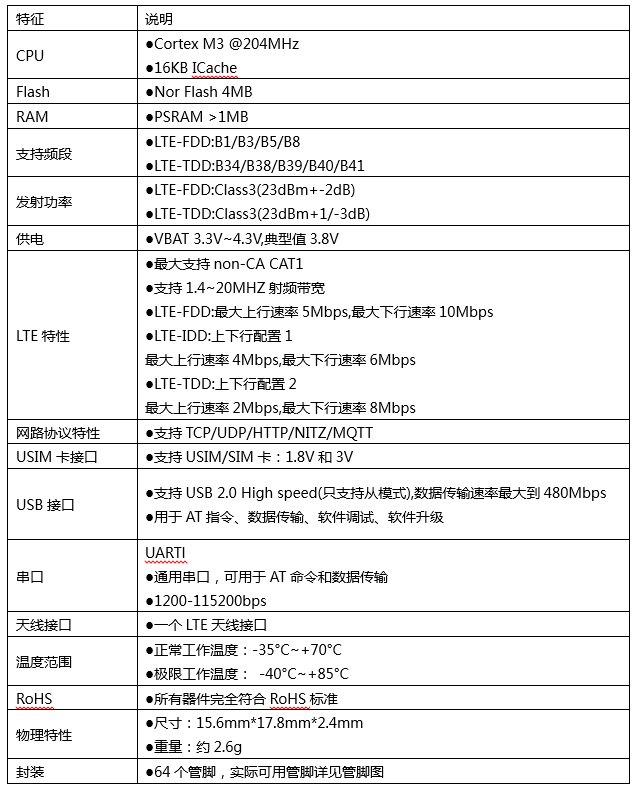

產品參數
五、通訊模塊配件
- SATX-04 DTU 1臺據用戶訂貨情況包裝
- 2G/3G/4G全頻天線1根
- 合格證和保修卡
- 可選配件
- 12V電源適配器
- 主模塊連接配套連接線

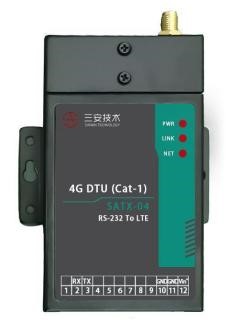

六、設備外觀

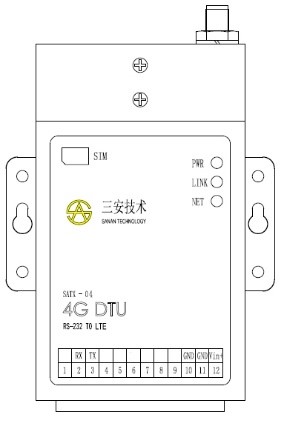

外觀示意圖
1、用戶接線端子：供電輸入端，數據傳輸端口
2、狀態指示燈：用于顯示系統運行及網絡、數據狀態。
- PWR:指示設備供電及運行狀態
- LINK:指示設備連接數據中心狀態
- NET :指示設備網絡狀態
3、SIM卡安裝位：根據支持的網絡類型選擇對應的SIM卡，插入SIM卡即可
4、天線接口：射頻同軸連接器,包含在模塊上
5、尺寸：長*寬*高：112*70*32
六、接線端子定義
- 2 針：RS-232串口 RX(數據接收)
- 3 針：RS-232串口 TX(數據發送)
- 10針：GND(RS-232串口接地)
- 11針：GND（直流12V電源負極）
- 12針：Vin+(直流12V電源正極)
七、安裝要求
- 模塊固定：利用通訊模塊兩端的安裝耳將通訊模塊固定在掛板上或合適位置；
- 天線安裝：將天線擰到天線座中，并擰緊否則影響通訊信號質量；
- 數據線安裝：插好下端的數據連接線；
- 安裝SIM卡：擰開通訊模塊上端的兩個螺絲，拆下蓋子，蓋子下有SIM卡插槽。打開插槽，按斜口標識方向裝入SIM卡（注意切勿在接通電源情況下安裝卡，否則將造成通訊模塊或SIM卡損壞）。
八、狀態顯示
1、送電后，電源指示燈（PWR）應亮；
- 等待大約1分鐘左右，最下面的藍色指示燈（NET）應連續閃爍；
3、藍色指示燈短暫閃爍一會兒后，中間黃色指示燈（LINK）常亮，標識模塊已上線，可以進行正常通訊。
九、
故障處理
1、送電后，電源指示燈不亮，應檢查端子上11、12腳，應有直流12V電壓（11腳直流負，12腳直流正），如沒有，查給通訊模塊供電的直流電源是否正常；
2、送電后，網絡信號燈藍燈不閃，更換新卡，如仍不閃，更換通訊模塊。
十、注意事項
- 通訊模塊串口通訊波特率需要與監控終端一致，默認為1200bps；
- UDC ID:默認為00000000500,根據現場的實際號進行修改，如100號節點，則通訊模塊UDC ID修改為：00000000100。
